オリジナルパーツ

ナローシフターポール for Sportster('91〜'03)

1991~2003年までの5速ミッションのスポーツスター用です。純正部品『34492-91』に代わるものとなります。


スムーズにギヤが1速に入らない。
一旦入ったと思ったら、もう一度入り直すようにギヤ抜け。
ガラ.ガラ.ガラッと噛み合わないギヤ。
ガラ.ガラッガラ.ガシャン!と、やっと入るギヤ。

シフトドラムの構造上の弱点・旧式のディテントプレートは、
その弱点に追い打ちをかけ、ギヤ歯車のドグ部も消耗させる
悪循環。
ライダーによる操作の粗っぽさがさらに拍車をかけ、高額な
修理に至ることも。

過去にBuellでレースに参戦していた際に開発したものを量産化
しました。

ストロークの多いギヤチェンジ(シフト操作)。そこでシフトスト
ロークの〝遊び〟の部分を減らし、スムーズに・クイックに、
シフトチェンジを行う事ができるよう寸法を見直し。
『ナローシフターポール』が設計されました。

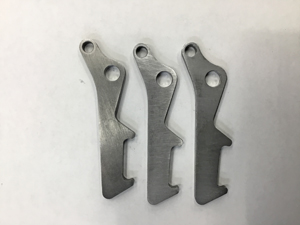

純正シフターポールとの比較
左:H-D純正  右:ナローシフターポール

ギヤチェンジをする時:
足先がシフトペダルに触れる
  ↓    ↓    ↓
シフトペダルを動かし始める
  ↓    ↓    ↓
空白の部分(ギヤに当たるまで)のストロークが先ずあります
  ↓    ↓    ↓
やっとギヤチェンジが始まる

この空白の部分を少なくしました。

品名 価格
ナローシフターポール
for Sportster('91〜'03)
¥7,800
(税込¥8,580)

※シフターポール交換の際にはガスケットやオイル等、別途交換部品が
必要になります。
※純正シフトドラム以外のシフトドラムでのテストは行っておりません。
純正シフトドラムでのみご使用下さい。
※すでにトラブルの発生しているミッション(ギヤドグ部の摩耗、シフト
ドラム・シフトフォークの損傷等)を修正するものではありません。

◆発送について
 水曜日・第1、3火曜日・祝日の月曜日が定休日となります。
*オーダー受付はしておりますが受注確認が翌営業日となります
 こと、ご了承下さい。
*営業日の15時以降のご注文は翌日発送となります。
*日曜・祝日は配送を取り扱っておりません。
 ご注文の際にはご了承いただきますようお願い致します。

購入する

※ご注文のメール確認が遅れる場合がございます。
※お急ぎの際にはお電話にてご連絡をお願い致します。

■送料について


※アパレルを同時にご購入頂くと送料無料になります。こちらより商品をお選び頂きご注文は当サイトにてパーツとご一緒にご注文をお願い致します※

送料について 商品合計金額(税抜)¥20,000以上は当社にて送料を負担いたします。
¥20,000未満の場合全国(沖縄を除く)¥660がお客様負担となります。
※お振込をご希望のお客様には別途送料にてご相談させていただきます。
代引手数料 商品合計金額(税込)
¥30,000未満・・・¥440
¥30,000-¥100,000未満・・・¥880
¥100,000以上・・・¥1,210
返品について 返品は一週間以内にお願いします。
返品にかかる送料について 不良品の場合は着払いで返品して下さい。お客様都合の場合の送料はお客様の負担でお願いします。送料、代引き手数料の返金はいたしません。

業販について

※日曜・祝日の配送は取り扱っておりません。ご了承ください。

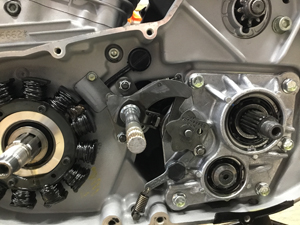

【重要】シフターポールの調整





シフターポール交換作業に伴う各脱着/分解作業は、純正サービス
マニュアルに従って下さい。
ただし、シフターポールの調整におきましては、シフターポールの
寸法が異なる為、クリアランスの数値が違います。

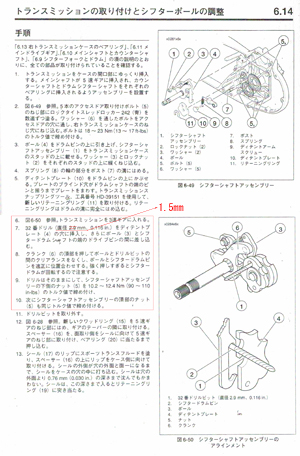

純正サービスマニュアルでは直径2.9㎜のドリルを使用とありますが、
直径1.5㎜のものを使用して下さい。

シフターポールの調整は、各ギヤをスムーズに動かすために重要な
調整となります。
調整後、全てを組み上げる前に数回はキヤチェンジを行い、1速~
5速までアップストローク、ダウンストロークともにスムーズにギヤ
チェンジ出来る事を確認して下さい。

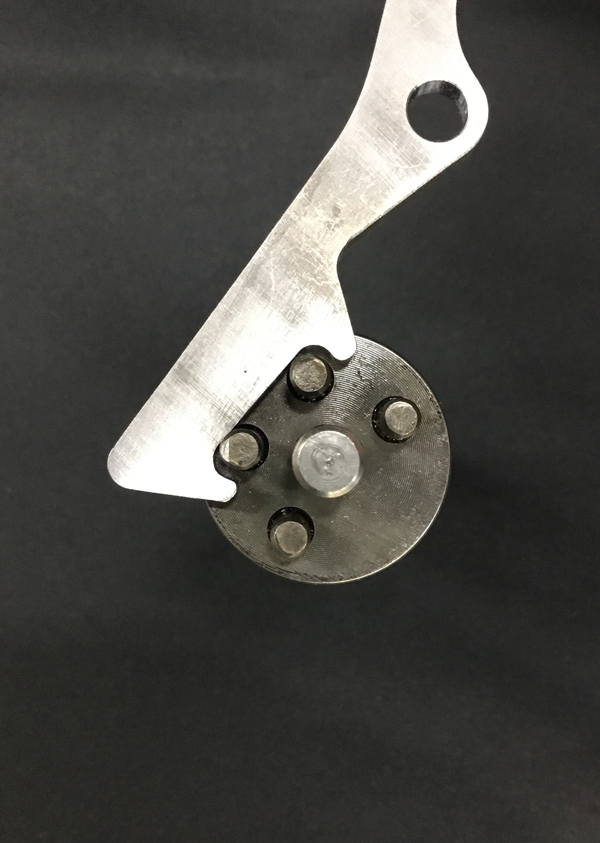

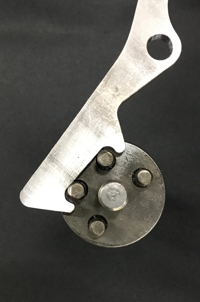

3速ギヤのポジションで、シフターポールとシフトドラムのピンとの
クリアランスが両端で均等になるように調整します。



ディテントプレートを取り付けると見えなくなってしまうので、
ディテントプレートにドリル等で確認できるように穴が開いています。

※取付作業は熟練されたメカニックにご依頼される事を
  強くお薦めします。





詳しくはこちら
別売品
品名 価格

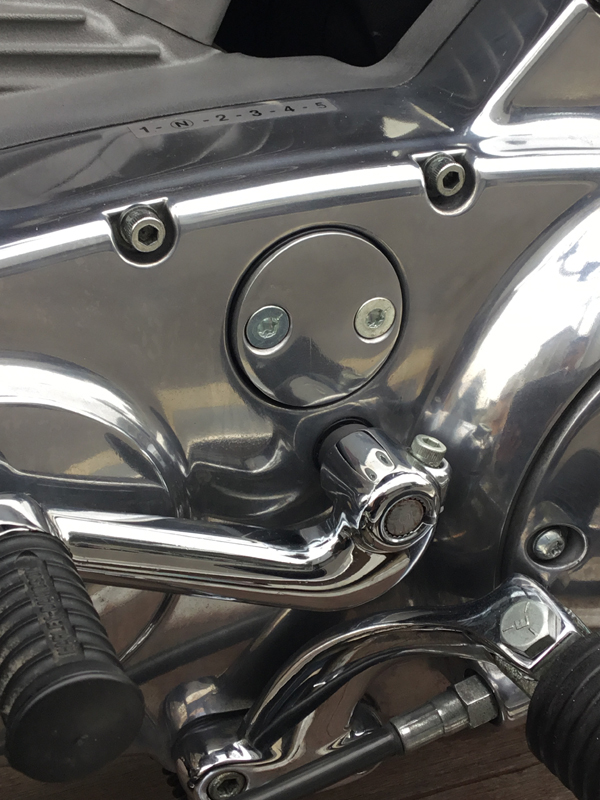

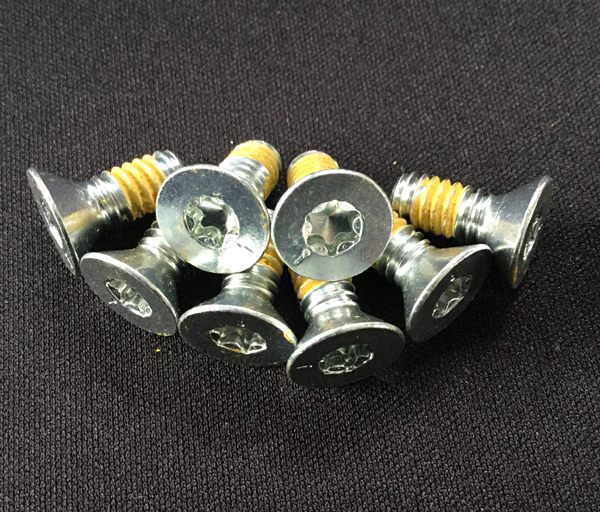

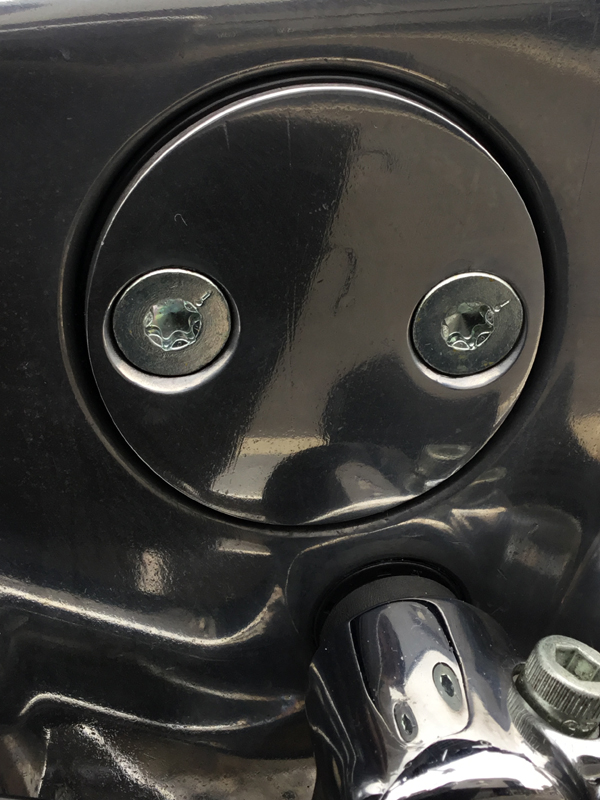

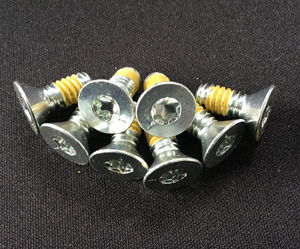

インスペクションカバーTORXスクリュー
for Sportster('91〜) 2本1SET
¥1,000
(税込¥1,100)



購入する

※ご注文のメール確認が遅れる場合がございます。
※お急ぎの際にはお電話にてご連絡をお願い致します。


別売品

シフターポール交換に伴う必要純正パーツも在庫しております。
(一部生産中止品は同等の社外品になります)
ご注文の際は部品番号をお申し付け下さい。
その他パーツもお問い合わせ下さい。

在庫パーツ一覧

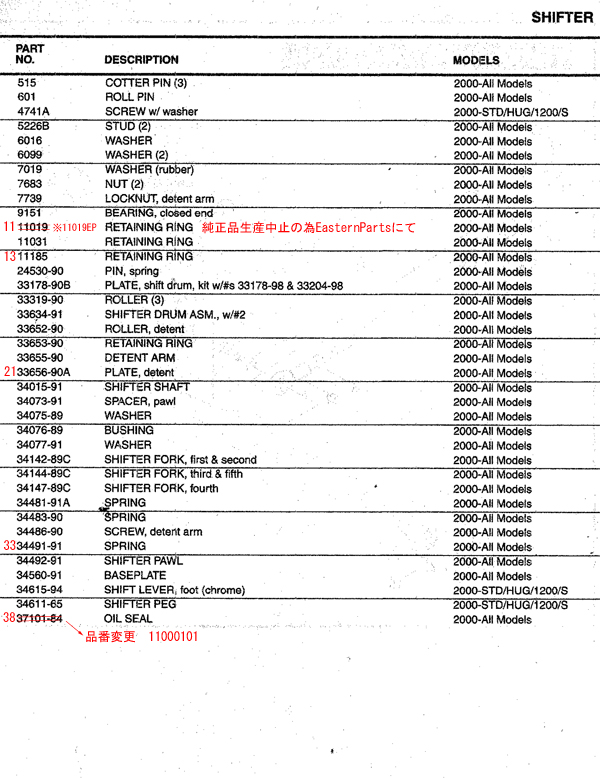

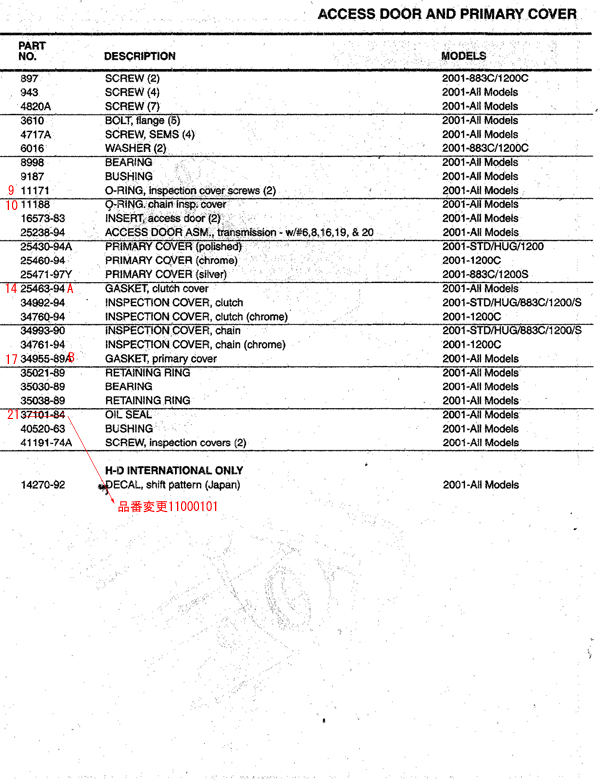

部品番号 品名 値段
11171 O-RING, inspection cover screws (2ヶ)

¥265(税込¥291)

11188 O-RING,chain insp.cover ¥270(税込¥297)
25463-94A GASKET,clutch cover ¥429(税込¥471)
34955-89B GASKET,primary cover ¥6,707(税込¥7,377)
11000101 OIL SEAL ¥810(税込¥891)
11185 RETAINING RING ¥137(税込¥150)
33656-90A PLATE,detent

¥2,301(税込¥2,531)

34491-91 SPRING ¥2,292(税込¥2,521)
11019EP RETAINING RING
※純正生産中止の為Eastern Parts製にて
¥480(税込¥528)
515 COTTER PIN

¥137(税込¥150)

34481-91A SPRING,TORSION ¥1,730(税込¥1,903)
34483-90 SPRING,DETENT ¥1,124(税込¥1,236)
33653-90 RETAINING RING ¥137(税込¥150)
11067 RETAINING RING ¥429(税込¥471)
35763-89A GEAR,first-countershaft ¥63,256(税込¥69,581)
35771-94A GEAR,second-mainshaft,third-countershaft ¥80,989(税込¥89,087)
39975-90A CHAIN ADJ ASY ¥6,482(税込¥7,130)

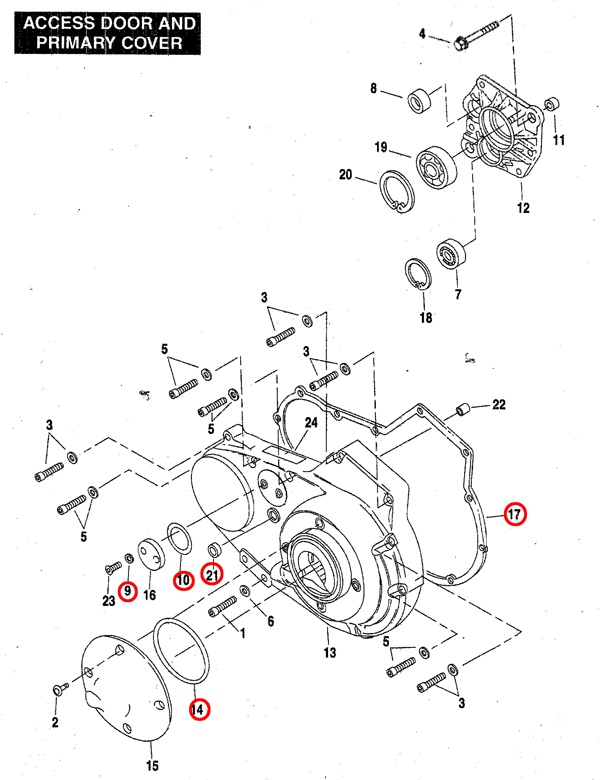

※図1の21.OIL SEALと図2の38.OIL SEALは同一パーツです。


購入する

※ご注文のメール確認が遅れる場合がございます。
※お急ぎの際にはお電話にてご連絡をお願い致します。

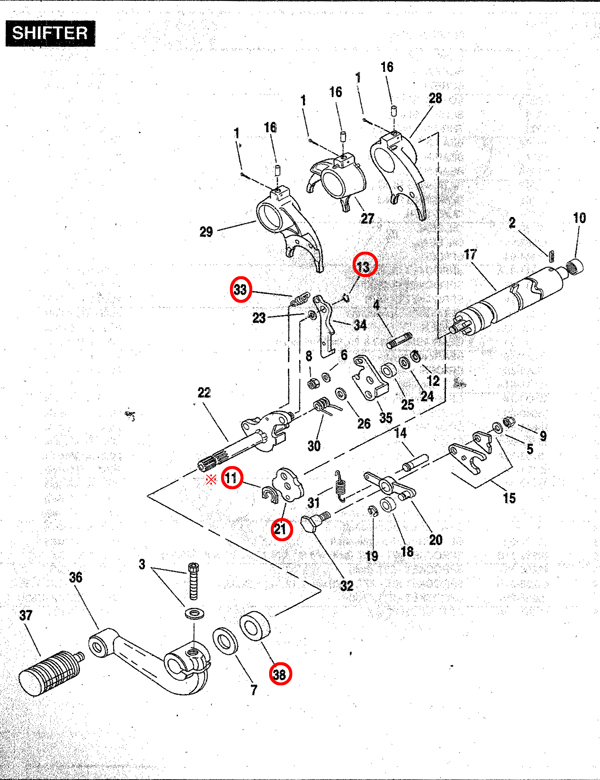

図1

図2
